輕觸開關有接觸電阻荷小、精確的操作力誤差、規格多樣化等方面的優勢，在電子設備及白色家電等方面得到廣泛的應用。常常應用于影音產品、數碼產品、通訊產品、玩具、電腦產品、健身器材、家用電器、安防產品、醫療器材、驗鈔筆等。輕觸開關是隨著電子技術發展的要求而開發的第四代開關產品，常用的規格有輕觸開關12×12、輕觸開關6×6、輕觸開關4×4等。輕觸開關12×12常用的型號有TS-1103CW、TS-1103、TS-1103K、TS-1103W、TS-1103C等。下面我來給大家詳細介紹這幾款輕觸開關12×12的產品吧!

(1)輕觸開關TS-1103CW

輕觸開關TS-1103CW參考圖紙：

產品簡介：

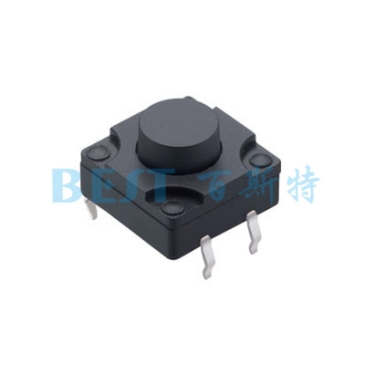

輕觸開關TS-1103CW，是一款帶防水功能的輕觸開關，規格尺寸為12×12輕觸開關，其TS-1103CW輕觸開關的動作力度：160g/250g兩種;一般廣泛用于音響、電子儀器、數碼產品、家用電器等行業。

技術參數：

絕緣電阻：≥100MΩ

額定電流：dc12v 50MA

接觸電阻：≤100Ω

驅動力：260±50GF

輕觸開關壽命：60000次

行程：0.25mm±0.1mm

(2)輕觸開關TS-1103

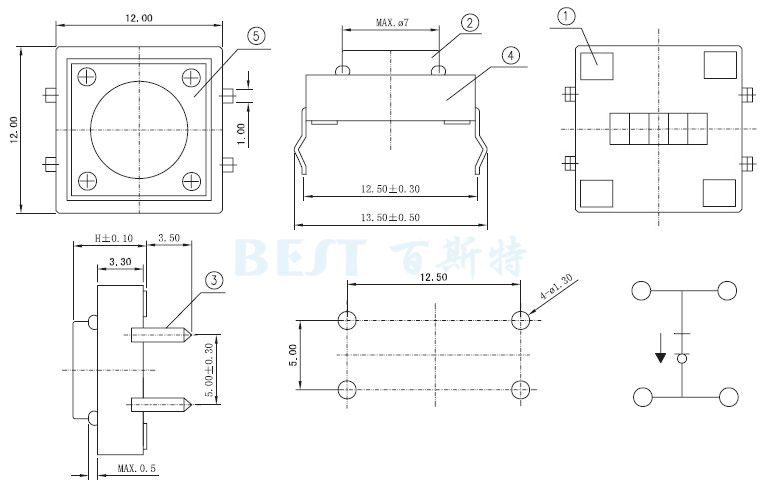

輕觸開關TS-1103參考圖紙：

輕觸開關TS-1103產品簡介：

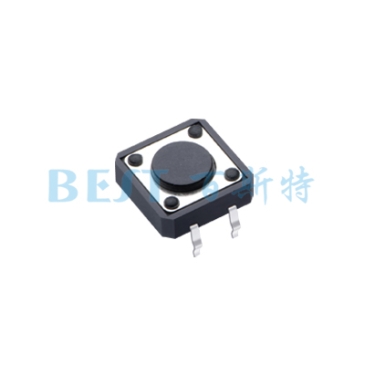

TS-1103是12×12輕觸開關,是方形輕觸開關，高度有4.3/5-22等不同高度，按鍵力度有160g/250g兩種。包裝方式是袋裝，1000PCS/袋，其中輕觸開關TS-1103不能過回流焊，一般都是手工焊接.

輕觸開關TS-1103技術參數：

使用范圍溫度：-20℃~70℃

保存溫度范圍：-30℃~80℃

額定值：DC 12V 50mA

接觸電阻：≤50mΩ

絕緣電阻：≥100 MΩ

(3)輕觸開關TS-1103K

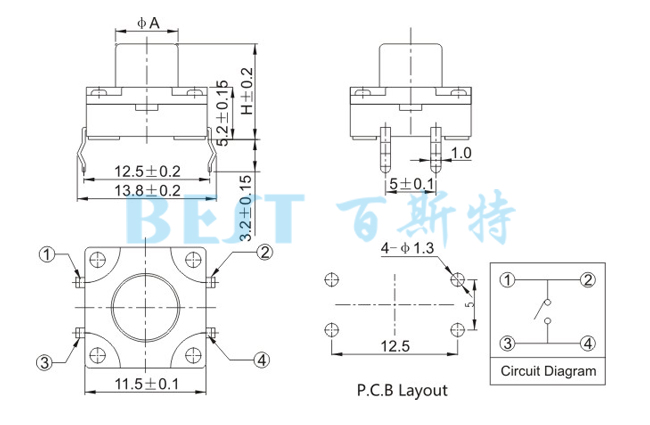

輕觸開關TS-1103K參考圖紙：

產品簡介：

輕觸開關TS-1103K，是一款帶防水功能的輕觸開關，它的長寬尺寸為：11.5×11.5，高度有3.2mm，TS-1103K輕觸開關的動作力度：160g/250g兩種;TS-1103K防水輕觸開關適用于具有防水防塵要求的電子電器按鍵、電子化的各種音響設備、數碼產品、通訊設備、測量儀器等產品。

技術參數：

額定電流：dc12v 50MA

接觸電阻：≤100Ω

驅動力：260±50GF

輕觸開關壽命：60000次

絕緣電阻：≥100MΩ

行程：0.25mm±0.1mm

(4)輕觸開關TS-1103W

輕觸開關TS-1103W參考圖紙：

輕觸開關TS-1103W產品簡介：

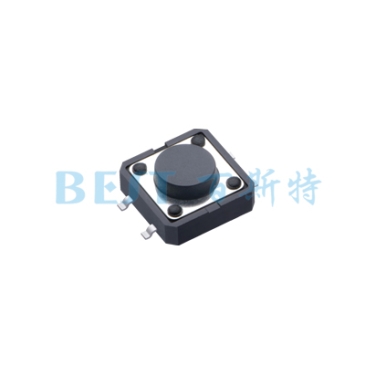

輕觸開關TS-1103W為12×12mm貼片型輕觸開關，高度有4.3mm-12mm高。但是支持耐高溫的只有4.3mm和5mm兩個高度，顏色也只有白色頭。力度：160g/250gf;包裝方式：袋裝(1000pcs包)。輕觸開關TS-1103W常用于家用電器、儀器儀表、汽車電子、安防產品等行業。

輕觸開關TS-1103W技術參數：

使用范圍溫度：-20℃~80℃

額定值：DC 12V 50mA

絕緣電阻：≥100 MΩ

接觸電阻：≤30mΩ

(5)輕觸開關TS-1103C

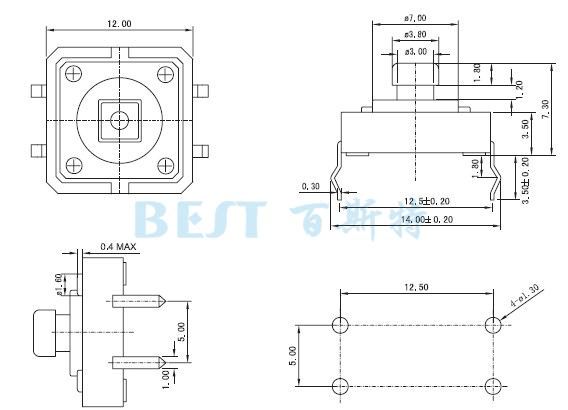

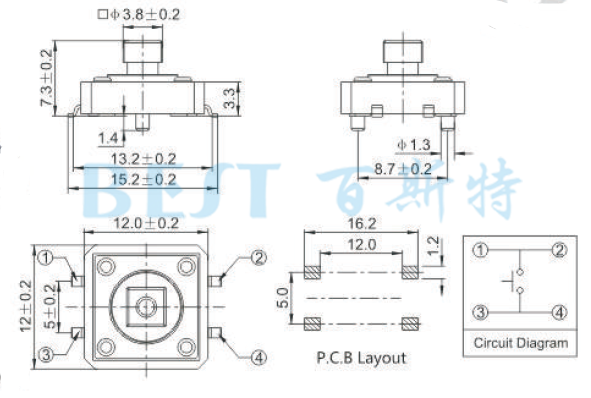

輕觸開關TS-1103C參考圖紙：

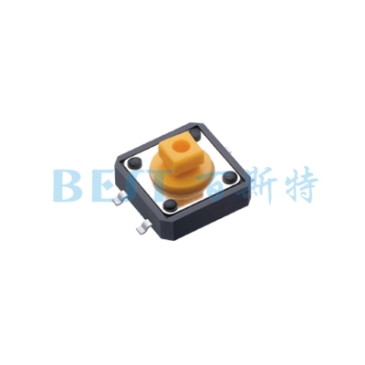

輕觸開關TS-1103C產品簡介：

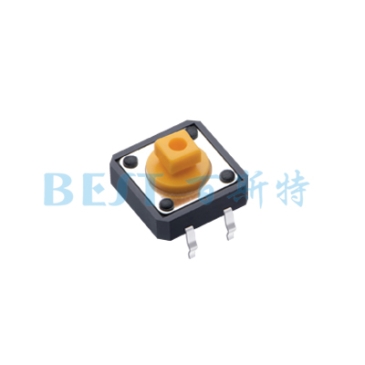

輕觸開關TS-1103C是一款仿歐姆龍開關的產品，它有四個定位柱和四個引腳，它的外觀長寬尺寸為12x12mm，也被稱呼為12x12輕觸開關,四腳輕觸開關12x12等。四個定位柱可以精確的定位開關在PCB板上的位置，防止開關移位，四個引腳可以使輕觸開關固定的更加牢固，開關的驅動力度有3個標準分別為：250克力，180克力，160克力，如需要其他的力度需要特別定制。此12x12輕觸開關只有一個高度為：7.3mm，顏色有黑色和黃色兩種。

輕觸開關TS-1103C技術參數：

使用范圍溫度：-20℃~70℃

額定值：DC 12V 50mA

保存溫度范圍：-30℃~80℃

接觸電阻：≤50mΩ

絕緣電阻：≥100 MΩ

機械性能：

驅動力：250±30gf或180±30gf或160±30gf

回復力：50gf min

行程：0.25±0.1mm

可焊性：超過75%的焊錫面積被錫料所覆蓋

機械壽命：50000次

以上就是關于輕觸開關12×12的常見幾款產品的相關介紹，大家如果有不明白的地方，歡迎致電咨詢。其次，建議大家給輕觸開關12×12端子進行焊接時，不要在端子上施加負荷，以免因條件不同會有松動，變形及電特性劣化的可能。輕觸開關12×12對于平軸桿型，盡量按下開關中心部。對于鉸鏈結構，按下時軸桿按動位置將移動，請?zhí)貏e注意。如果使用開關的整機的周圍材料產生腐蝕性氣體，將有可能造成接觸不良等現象，所以請事先進行充分的確認。
